9Cr2Mo矫直辊、球化退火锻材、轧辊钢、卷板机辊轴、活塞钢锻件、轧辊厂专用特钢

9Cr2Mo
化学成份:
　　碳C:0.85～0.95；
　　铬Cr:1.70～2.10；
　　锰Mn:0.20～0.35；
　　钼Mo:0.20～0.40；
　　镍Ni:≤0.25；
　　磷P:≤0.025；
　　硫S:≤0.025；
　　硅Si:0.25～0.45
热处理工艺
　　1、球化退火：790~810℃加热，650~670℃℃等温，≤500℃出炉空冷；
　　2、淬火：加热温度=880~900℃，淬火冷却：根据不同的工件结构，不同的要求，可以采用水、PAG淬火液、油等冷却介质。
　　注：此材料为典型的Cr2系冷轧辊用钢。
应用举例

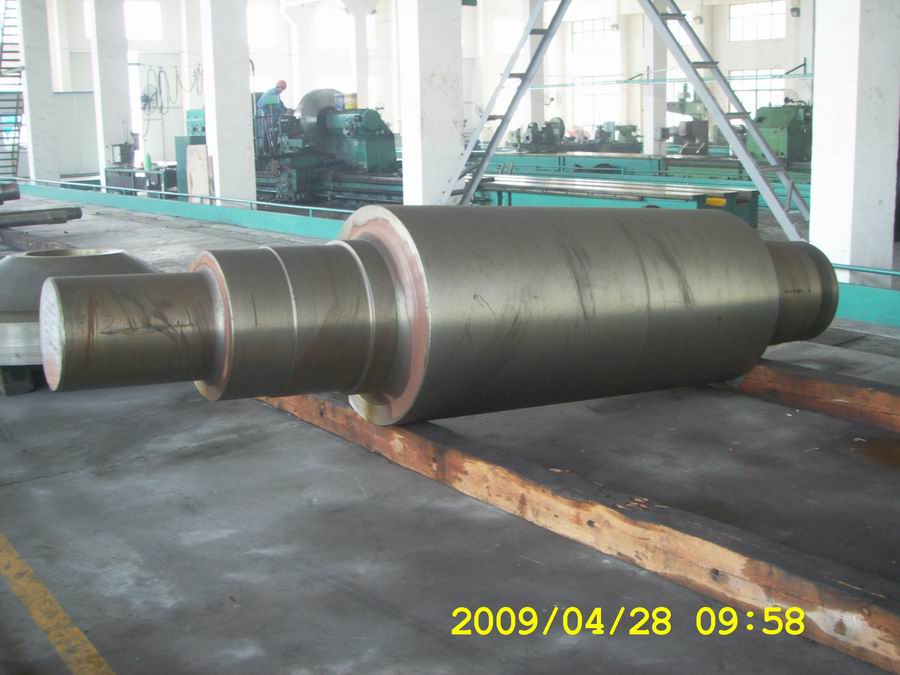

　　冷轧工作辊,用作工作辊或支承辊。冷轧辊直径:≤300mm时,辊身表面硬度范围HS≥95、90～98、80～90,其相应有效淬硬层厚度分别为≥6、8、10:301～600mm时,为≥10、12、15:601～900mm时,为≥8、10、12。辊颈硬度范围HS=30～55
