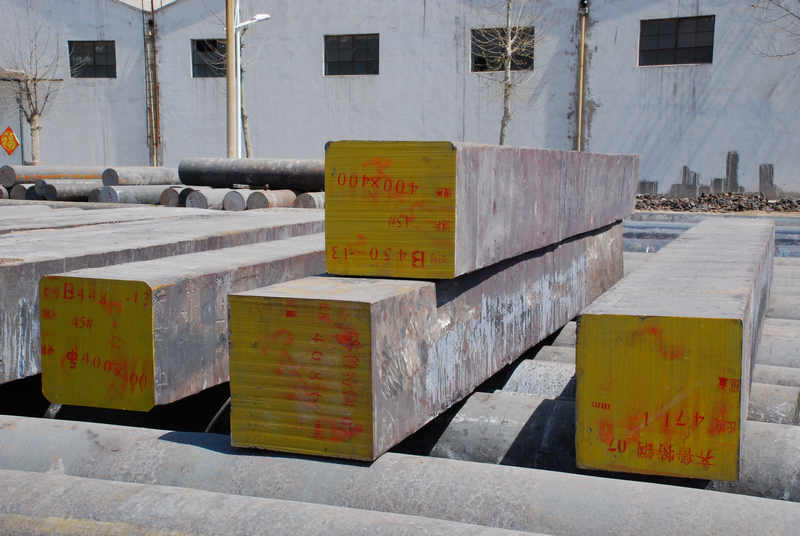

SCM415出口锻材、锻造方钢、破碎锤缸体、韩标特钢、破碎锤锻件

材料牌号: SCM415
　　标准： JIS G4053 Low-alloyed steels for machine structural use
　　和：JIS G4105 Chromium molybdenum steels
　　国家与地区： Japan
　　钢组： 低合金结构钢
　　相当于我国的：15CrMo
　　SCM415该钢低合金耐热钢，有较高的热强性和抗氧化性，以及良好的综合力学性能,合金结构钢，在锅炉和汽轮机上用于530℃以下高压锅炉的过热器管，蒸汽导管及相应锻件。为日本的新牌号老牌号为SCM21. 完全渗碳热处理内外径研磨,韧性强,超耐磨其品质稳定适用于:汽缸活塞.SCM415铬钼合镏金金刚经渗碳处理,表面硬度达HRC62-64度。是珠光体耐热钢,强度较高,韧性稍低,持久强度较高,加工性及冷应变塑性良好,焊接性尚可,一般在正火及高温回火状态下使用.

SCM415合金结构钢
化学成份：
　　C：0.13-0.18
　　Si：0.15-0.35
　　Mn：0.60-0.85
　　P：0.03以下
　　S：0.03以下
　　Cr：0.9-1.2
　　Mo：0.15-0.3
　　机械性能：
　　抗拉强度 σb (MPa)：≥440(45)
　　屈服强度 σs (MPa)：≥295(30)
　　伸长率 δ5 (%)：≥22，断面收缩率 ψ (%)：≥60
　　冲击功 Akv (J)：≥94
　　冲击韧性值 αkv (J/cm²)：≥118(12)
　　硬度 ：≤179HB试样尺寸：试样毛坯尺寸为30mm
　　热处理规范：
　　淬火900℃,空冷;回火650℃,空冷。
　　金相组织：铁素体+珠光体+少量贝氏体
